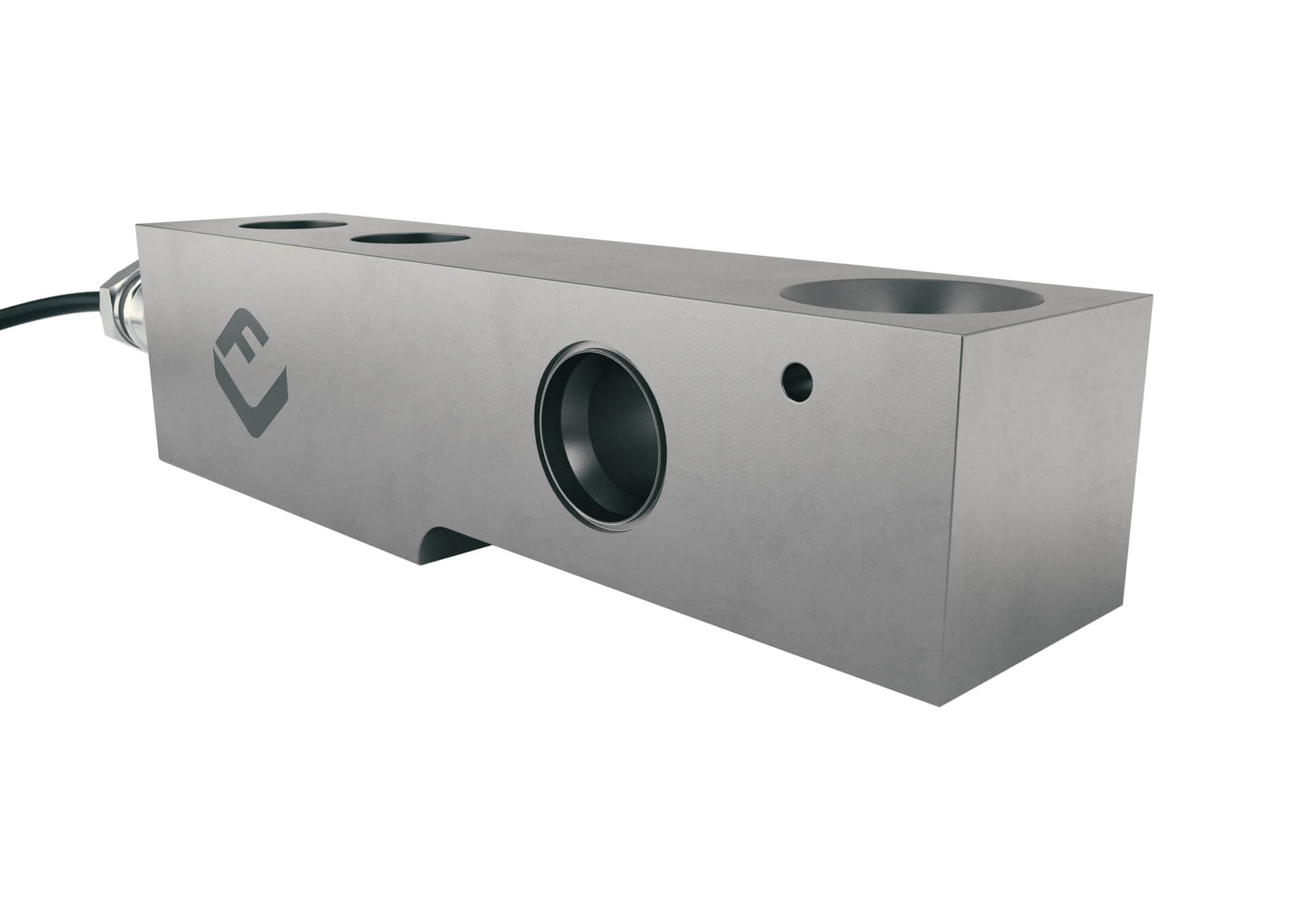

Wägezelle Flintec SB4
| Nennlast: | 510 kg - 10197 kg |
| Wägebereich [Max]: | 2039 kg |
| Downloads: | Datenblatt Flintec SB4 |
| Unser Kommentar: | Edelstahl Wägezelle mit Schutzart IP68 - Auch in C4 MI 7,5 erhältlich |
Produktinformationen "Wägezelle Flintec SB4"
Flintec-Wägezelle SB4 - Die Wägezelle für rauheste industrielle Anwendungen mit Schutzart IP69k - auch mit Eichzulassung

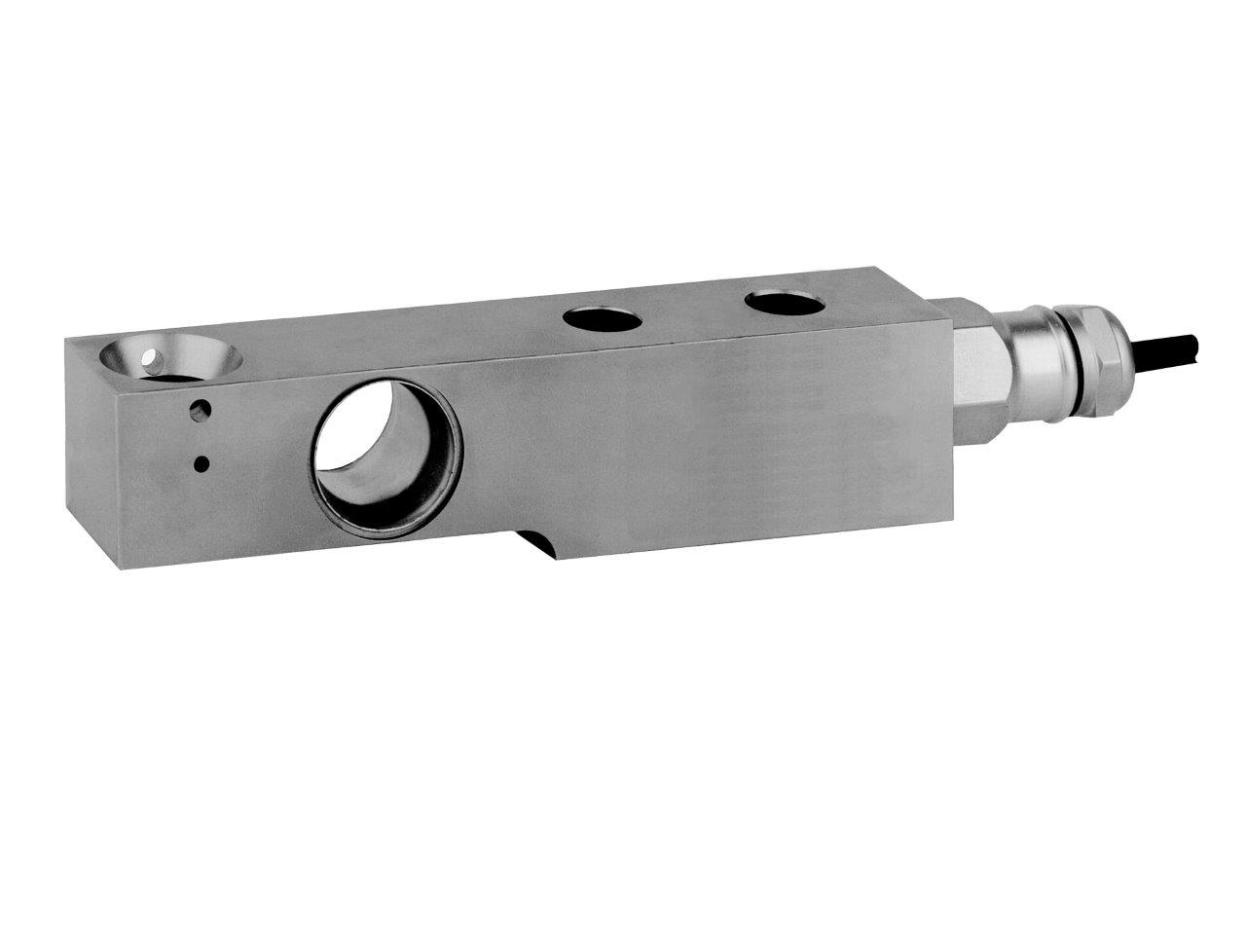

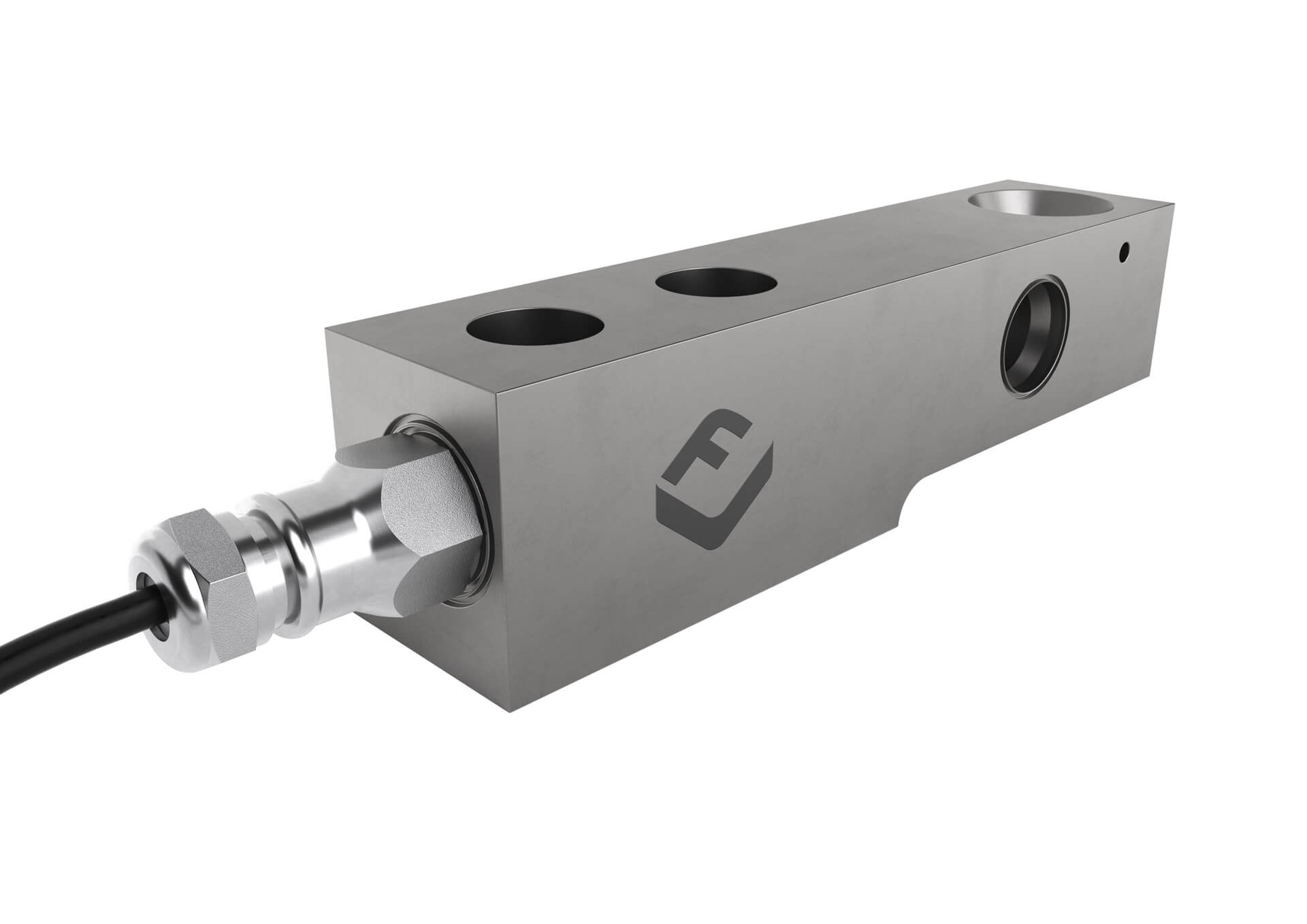

Die Wägezelle Typ SB4 ist eine hermetisch dicht verschweißte Biegestabwägezelle aus Edelstahl und eignet sich hervorragend für den Einsatz in industrieller Umgebung. Diese Scherstab-Wägezelle ist eine der robustesten und hochwertigsten in unserem Programmm, dieses Modell verfügt über eine Schutzart von IP69k. Im Gegensatz zu den meisten anderen Wägezellen besteht die Kabeleinleitung bei der Flintec SB4 durch eine Edelstahl-PG-Veschraubung anstelle von Kunststoff.
Die richtige Krafteinleitung erfolgt über ein Sackloch in Verbindung mit dem selbstzentrierenden Pendellager oder Lastfuß. So wird eine höchstmögliche Reproduzierbarkeit und Genauigkeit für Plattformwaagen, Behälter-und Tankwaagen ermöglicht. Austauschbar mit der baugleichen Wägezelle Typ SB5 mit Kunststoffverguss. Die FLINTEC SB4 gibt von Kapazitäten von 510 - 10197 kg.
Wie die meisten FLINTEC-Wägezellen verfügt die SB4 über eine Eichzulassung bzw. es ist ein Eichschein verfügbar. Es gibt diese Scherstab-Wägezelle bis zu einer Genauigkeitsklasse von C3 MI6, wodurch die Verwendungin Mehrbereichswaagen möglich ist.
Für eine perfekte Lasteinlastung empfehlen wir die Verwendung des Elastomerlagers FLINTEC 52-10. Es ist höhenverstellbar, ideal zum genauen Ausrichten der Bodenwaagen. Das Elastomerlager wird im Sackloch so gelagert dass es sich den genauen Gegebenheiten des Boden anpasst.
Wichtige Merkmale:
- Großer Nennlastbereich von 5 kN bis 100 kN (510 kg bis 10 197 kg)
- Edelstahlkonstruktion
- Schutzart IP68, hermetisch dicht gekapselt
- Optimale Krafteinleitung mittels Sackloch
- Hoher Eingangswiderstand
- Kalibrierung in mV/V/Ω
- Genauigkeistkalsse C3 - alternativ auch C4 oder MI6
- ATEX-geprüfte Variante optinal
Anwendungsbeispiele:
- Flintec SB4-5KN-BH-C3: Nennlast 227, ideal für kleinere Bodenwaagen bis ca. 300 kg oder auch bis 600 kg - auch vereinzelt in Rohrbahnwaagen zu finden
- Flintec SB4-10KN-BH-C3: Nennlast 1134 kg, Diese Nennlast ist sehr häufig bei den typischen 1500 kg Bodenwaagen verbaut, mit dieser Nennlast bleibt noch genügend Reserve sollte doch mal die Waage mit 1500 kg belastet werden oder gar mit einem Stapfer befahren werden. Aufgrund Ihrer Spezifikationen, ist die SB4-10KN-BH-C3 sehr häufig in Bodenwaagen in der Lebensmittelindustrie oder chemischen Industrie zu finden.
- Flintec SB4-20KN-BH-C3: Nennlast 2039 kg - Für Bodenwaagen oder Behälterwaagen mit meheren Wägebereich.
- Flintec SB4-50KN-BH-C3: Nennlast 5099 kg - Zum Einsatz in Bodenwaagen mit Wägebereichen bis 15 t, Tankanlagen oder Behälterwaagen. Aufgrund der Robustheit und Langelebigkeit auch häufig im Sondermaschinebau zu finden.
Weitere Ausführung wie C4 oder MI6 auf Anfrage
